Produktinformation
Raymarine EV-200 hydralpump aoutopilot för båtar med hydralstyrning.

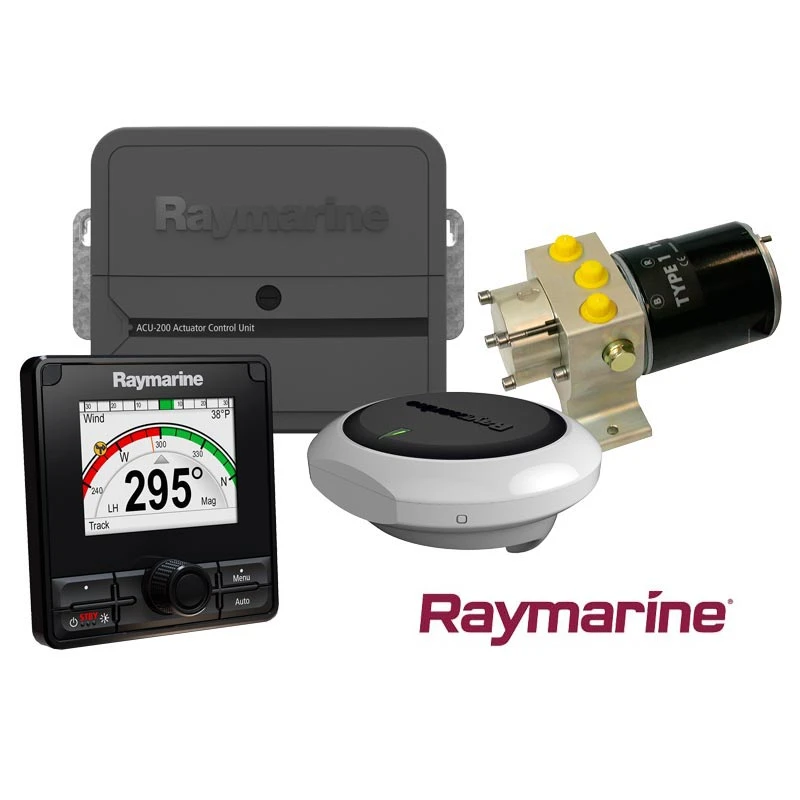

Evolution Autopilot EV-1 med instrument p70R, ACU-200 och Typ 1 hydraulpump
EV-1: För Evolution linjär eller hydrauliskt autopilotsystem. Med SeaTalkNG nätverk som gör installation och inkoppling enkel.
ACU-200: Actuator Control Unit, ger ström till drivenheten och även till SeaTalkNG-nätverket.

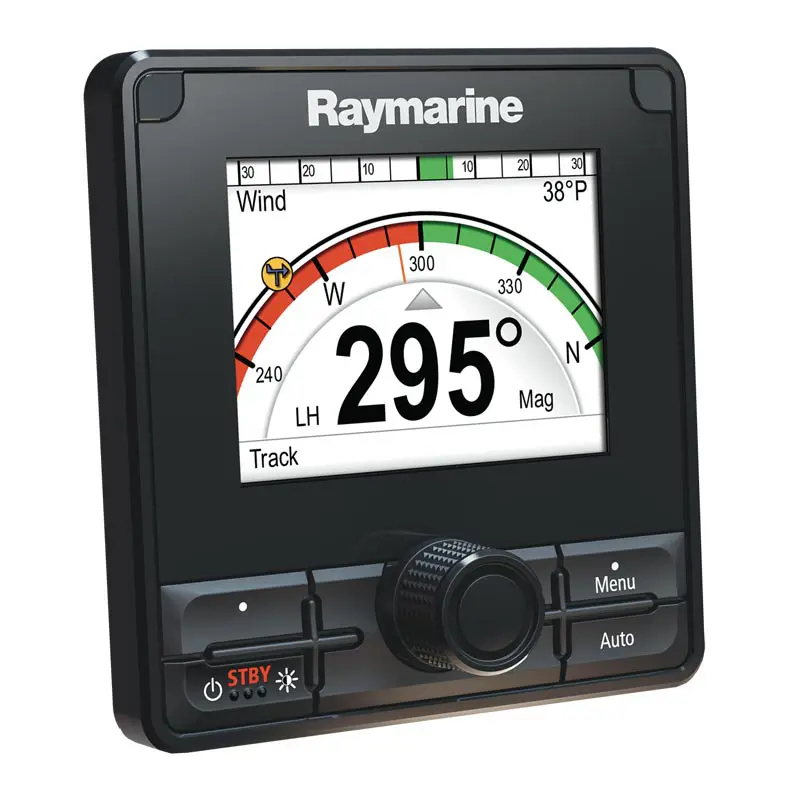

P70R: Instrument för styrning av autopilten. Med ratt för enkel hantering av kursändring. Suverän LED-skärm med starkt bakgrundsljus (går att justera), fungerar i alla ljus och har stor "tittvinkel". Försedd med mjukvaran LightHouse, hög användarvänlighet och enkel startprocedur vid installation.
Type 1 Hydraulic Pump: Hydraulpump för 12V. Ansluts till det befintliga hydrauliska styrsystemet. En slitstark hydraulisk pump som ska matcha styrcylindervolymen. Pumpen har hög precision och drivs av en servomotor. För styrcylindrar mellan 80-230cc. Max tryck vid 12V - 50bar. Max flöde (obelastat) - 1000cc/min.
Evolution kabelkit: Kablar och kontakter till SeatalkNG Nätverk.
Innehåller
Evolution EV1 sensor enhet (E70096)
ACU-200 kopplingsbox (E70099)
P70R Autopilot kontrollenhet (roterande) (E22167)
Typ 1 Hydraulisk pump, 1000 ccm/min,12V (M81120)
Evolution kabelkit (R70160)
Om Ert systen är hydrauliskt
Behöver Ni ta reda på storleken (cc) på din hydraulcylinder.
Denna information bör finnas dokumenterad bland Era handlingar.
Cirka volym beräknas med radien av cylindern x 2, summan x 3,14, summan gånger längden av cylindern.
Använd alla mått i cm så blir det rätt.
Ekvation:
(rx2)x3,14=ZxL=Vcm3
Z x Längd i cm = Cylindervolym i kubikcentimeter.
