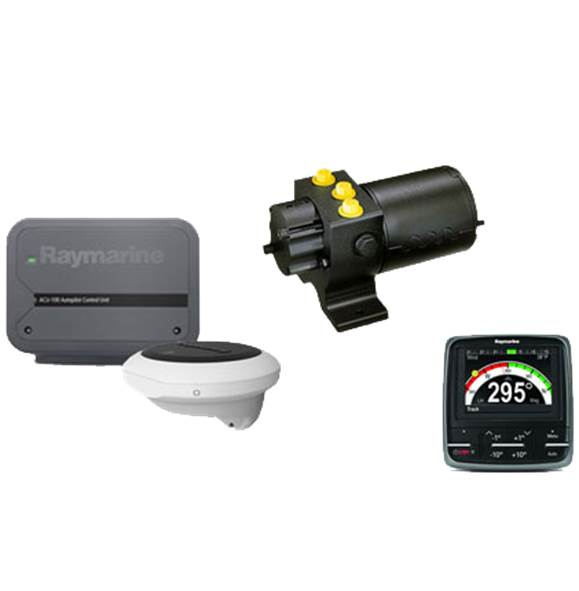

Raymarine Autopilot EV-100 Hydraulpump

Raymarine Ev-100 hydralpilot för båtar med hydraulstyrning. Evolution systemet består av en EV-1 sensor. Sensorn känner av båtens rörelser med hjälp av sin 9-axlade sensor och anpassar sig därefter. Den behöver ingen kalibrering. EV-1 sensorn är tillverkad på det vis att inga delar kan slitas. Kallas även för "solid-state sensor". EV-1 sensorn kan monteras både under däck och ovan däck, då den är IPX6 vädertätad. Med hjälp av EV-1 sensorn behövs ingen kalibrering! Evolution systemet består av en EV-1 sensor. Sensorn känner av båtens rörelser med hjälp av sin 9-axlade sensor och anpassar sig därefter. Den behöver ingen kalibrering. EV-1 sensorn är tillverkad på det vis att inga delar kan slitas. Kallas även för "solid-state sensor". EV-1 sensorn kan monteras både under däck och ovan däck, då den är IPX6 vädertätad. Kursdatorn ACU-100 är systemets hjärta, och EV-1 är dens hjärna. Levererar pålitlig kraft och stabilititet. P70 instrumentet gör det lätt att styra autopiloten med det nya Lighthouse gränssnittet.

Teknisk info
Max Cylindervolym 50-120cc
Varv på ratt per minut 9
Kraft 30Nm

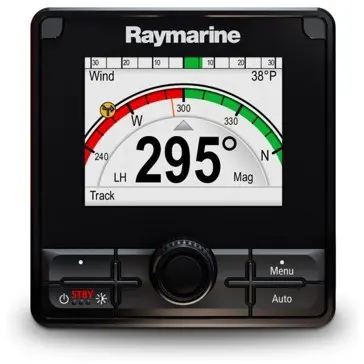

P70R
Skärm 3.5" TFT LCD 320x240px
Spänning 12Vdc (9-16Vdc)
700CD/m2
Joghjul för snabb manövrering

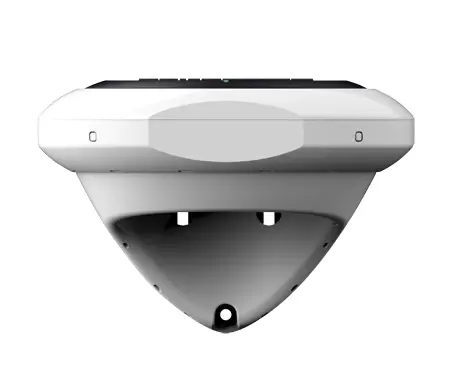

EV-1 sensor
Spänning 12Vdc (drivs via Seatalk NG)
3axlad digital accelerometer
3axlad digital kompass
3axlad gyro digital vinkel rate sensor

ACU-100
Bredd 180mm
Höjd 140mm
Djup 52mm
Vikt 0.6kg
Spänning 12Vdc
Max ström ut 7A
Strömförbrukning i standby 300mA
Seatalk NG

0.5ltr Hydraulpump
Cylindervolym 50-120cc
Max tryck vid 12V - 50bar
Maxflöde obelastat 1000cc/min
Fungerar med kursdator ACU-100 & ACU-200

Med i förpackning
P70Rs display
0.5ltr Hydraulpump (EV-1 Hydraulpump)
Evolution EV1 sensor
ACU-100 kursdator

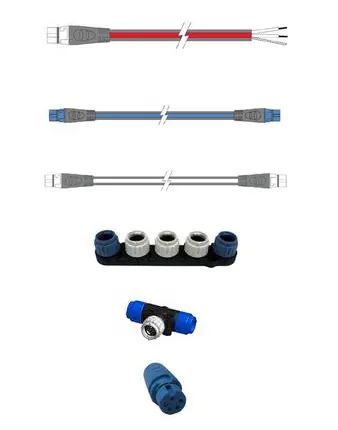

1x Seatalk NG spännings kabel 0.4m
1x Seatalk NG Backbone kabel 5m
1x Seatalk NG Spur kabel 0.4m
1x Seatalk NG 5vägs gateway
2x Seatalk NG T-stycken
2x Seatalk NG terminator
*0.5 liters pumpen är gjord för att fungera med Volvo penta D4 och D6 och deras drev
Hydraulslang ingår ej.

Denna information bör finnas dokumenterad bland Era handlingar. Cirka volym beräknas med radien av cylindern x 2, summan x 3,14, summan gånger längden av cylindern. Använd alla mått i cm så blir det rätt.
Ekvation:
(rx2)x3,14=ZxL=Vcm3.
Z x Längd i cm = Cylindervolym i kubikcentimeter.
