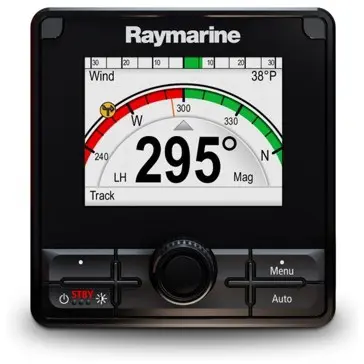

Raymarine Ev-100 hydralpilot för båtar med hydraulstyrning. Evolution systemet består av en EV-1 sensor. Sensorn känner av båtens rörelser med hjälp av sin 9-axlade sensor och anpassar sig därefter. Den behöver ingen kalibrering. EV-1 sensorn är tillverkad på det vis att inga delar kan slitas. Kallas även för "solid-state sensor". EV-1 sensorn kan monteras både under däck och ovan däck, då den är IPX6 vädertätad. Med hjälp av EV-1 sensorn behövs ingen kalibrering! Evolution systemet består av en EV-1 sensor. Sensorn känner av båtens rörelser med hjälp av sin 9-axlade sensor och anpassar sig därefter. Den behöver ingen kalibrering. EV-1 sensorn är tillverkad på det vis att inga delar kan slitas. Kallas även för "solid-state sensor". Kursdatorn ACU-100 är systemets hjärta, och EV-1 är dens hjärna. Levererar pålitlig kraft och stabilititet. P70 instrumentet gör det lätt att styra autopiloten med det nya Lighthouse gränssnittet.
Teknisk info Max Cylindervolym 50-120cc Varv på ratt per minut 9 Kraft 30Nm

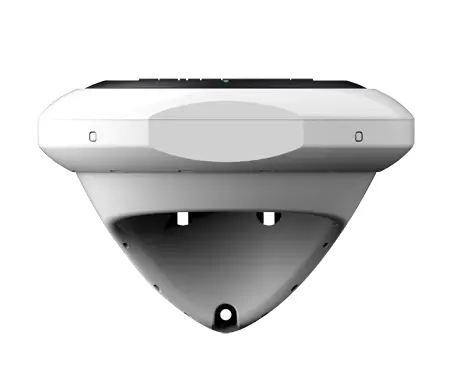

EV-1 sensor Spänning 12Vdc (drivs via Seatalk NG) 3axlad digital accelerometer 3axlad digital kompass 3axlad gyro digital vinkel rate sensor
ACU-100 Bredd 180mm Höjd 140mm Djup 52mm Vikt 0.6kg Spänning 12Vdc Max ström ut 7A Strömförbrukning i standby 300mA Seatalk NG
0.5ltr Hydraulpump Cylindervolym 50-120cc Max tryck vid 12V - 50bar Maxflöde obelastat 1000cc/min Fungerar med kursdator ACU-100 & ACU-200

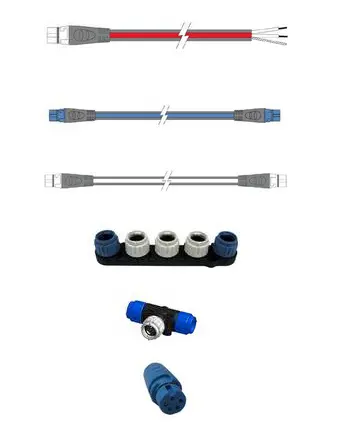

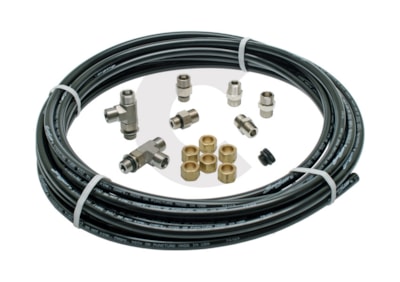

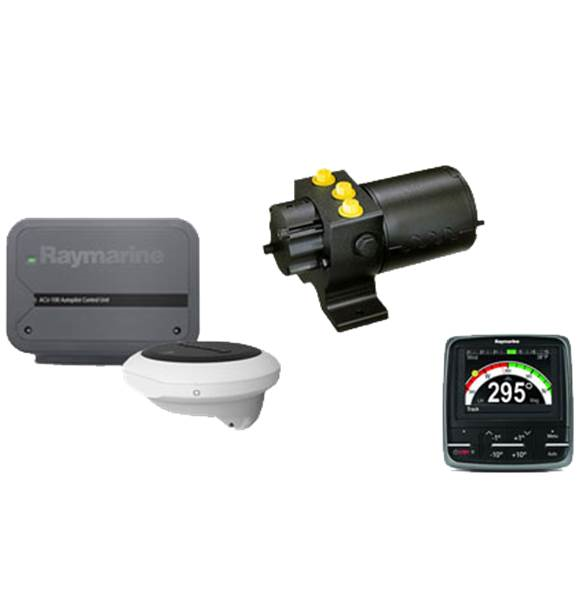

Med i förpackning P70Rs display 0.5ltr Hydraulpump (EV-1 Hydraulpump) Evolution EV1 sensor ACU-100 kursdator 1x Seatalk NG spännings kabel 0.4m 1x Seatalk NG Backbone kabel 5m 1x Seatalk NG Spur kabel 0.4m 1x Seatalk NG 5vägs gateway 2x Seatalk NG T-stycken 2x Seatalk NG terminator *0.5 liters pumpen är gjord för att fungera med Volvo penta D4 och D6 och deras drev Hydraulslang ingår ej.
Om Ert systen är hydrauliskt - Behöver Ni ta reda på storleken (cc) på din hydraulcylinder.
Denna information bör finnas dokumenterad bland Era handlingar. Cirka volym beräknas med radien av cylindern x 2, summan x 3,14, summan gånger längden av cylindern. Använd alla mått i cm så blir det rätt. Ekvation: (rx2)x3,14=ZxL=Vcm3. Z x Längd i cm = Cylindervolym i kubikcentimeter.
